Linea di Spianatura 800×2 Feeder Cod. R067
Linea di spianatura e taglio a misura per lamiera preverniciata o zincata fino a 800 mm di larghezza e spessore da 0.4 a 2 mm.
In breve
- Larghezza
- 800 mm
- Spessore
- 0.4 – 2 mm
A cosa serve
Dotata di aspo devolgitore da 15.000 kg, spianatrice sesta a 21 rulli Ø 30 mm, feeder, cesoia a ghigliottina e impilatore magnetico, con velocità fino a 60 mt/min.
Dati tecnici
| Materiale | Preverniciato, zincato |
|---|---|
| Spessore | 0.4 – 2 mm |
| Larghezza utile coil | 800 mm |
| Aspo devolgitore | 15.000 kg |
| Ø interno coil | Ø 508 mm |
| Ø esterno coil max | 1600 mm |
| Modo di svolgitura | Dall'alto |
| Spianatrice | Sesta, 21 rulli |
| Ø cilindri lavoro | Ø 30 mm |
| Controrulli | 5 serie |
| Lunghezza max fogli | 4.500 mm |
| Lunghezza min fogli | 500 mm |
| Peso max pacco | 4000 kg |
| Velocità max | 60 m/min |
| Direzione linea | Da sinistra a destra |

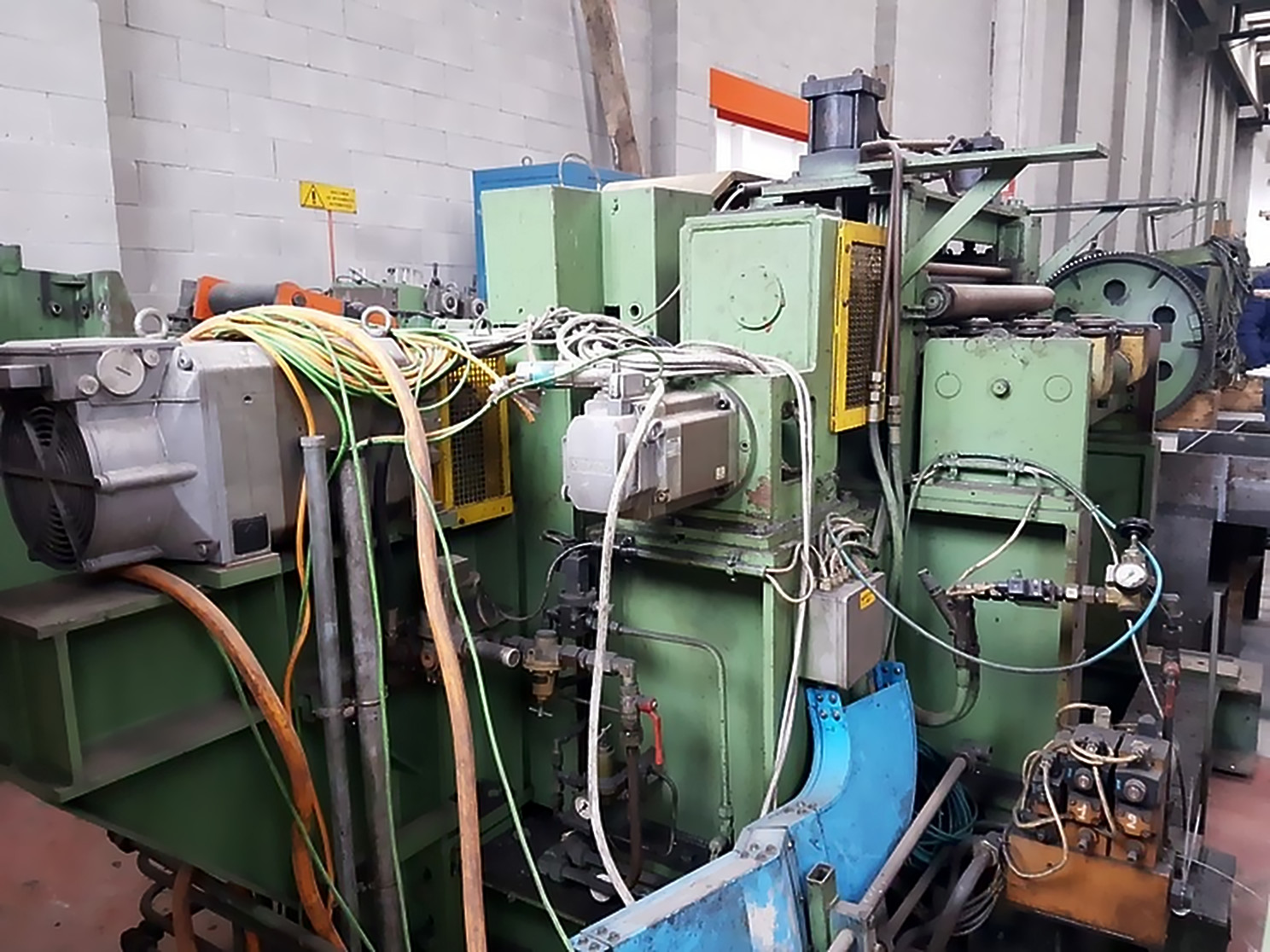

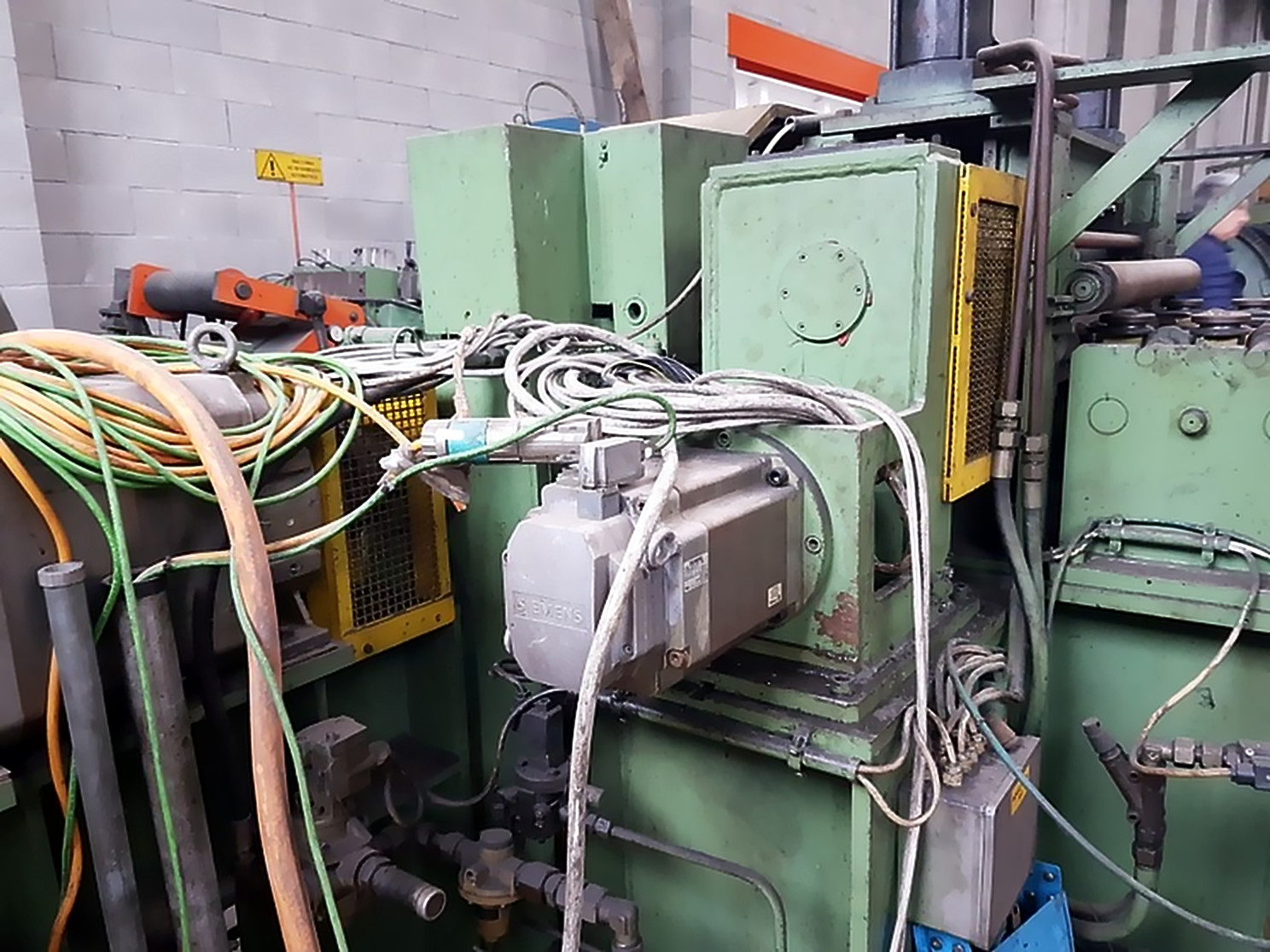

| Revisione | Parte elettrica nuova nel 2010 · Servomotori Siemens nuovi 2010 |
Composizione impianto
- 01Carrello di carico
- 02Aspo devolgitore
- 03Premirotolo motorizzato

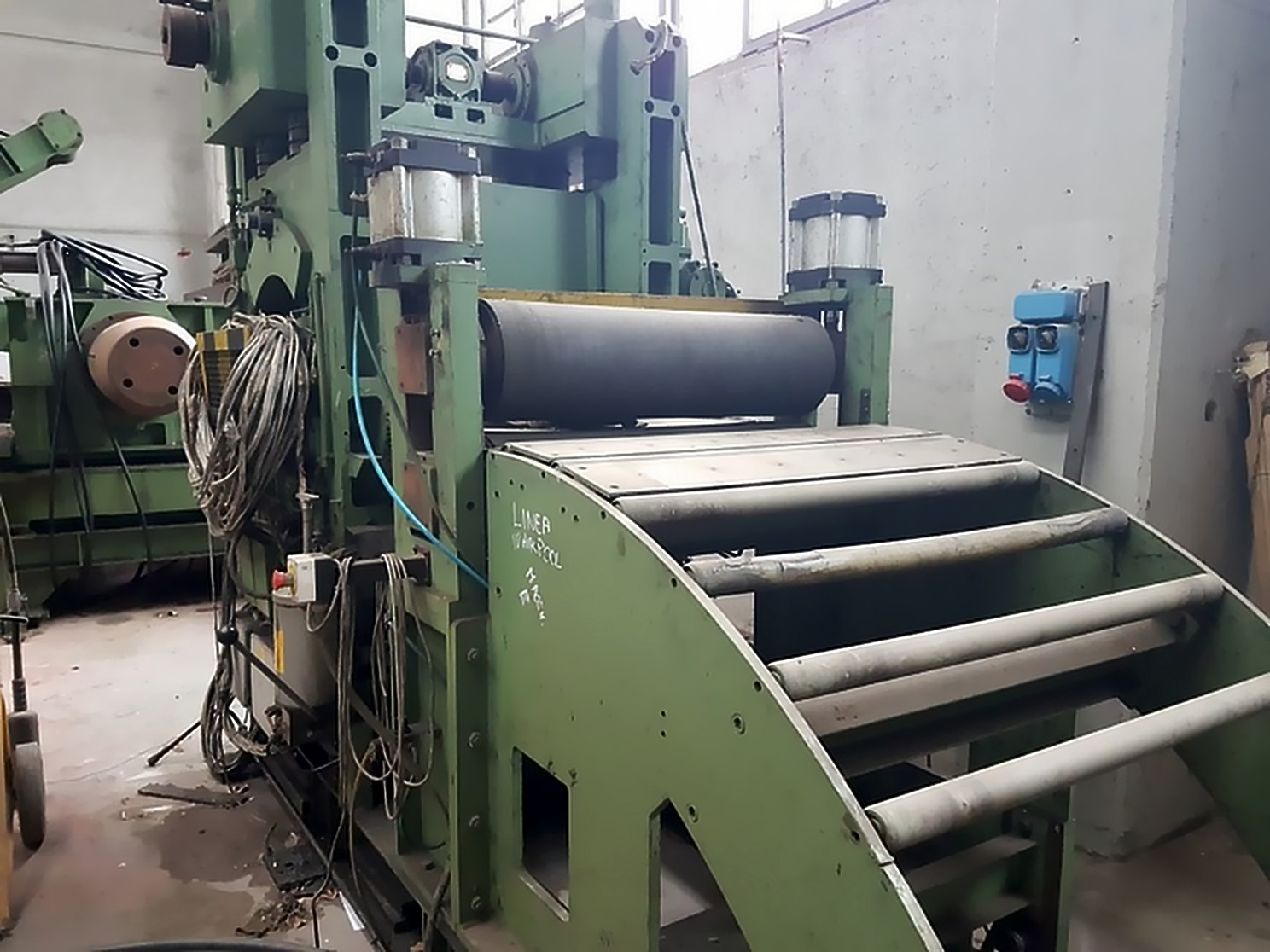

- 04Tavola introduzione telescopica
- 05Pinchroll motorizzato
- 06Tavola sorpasso

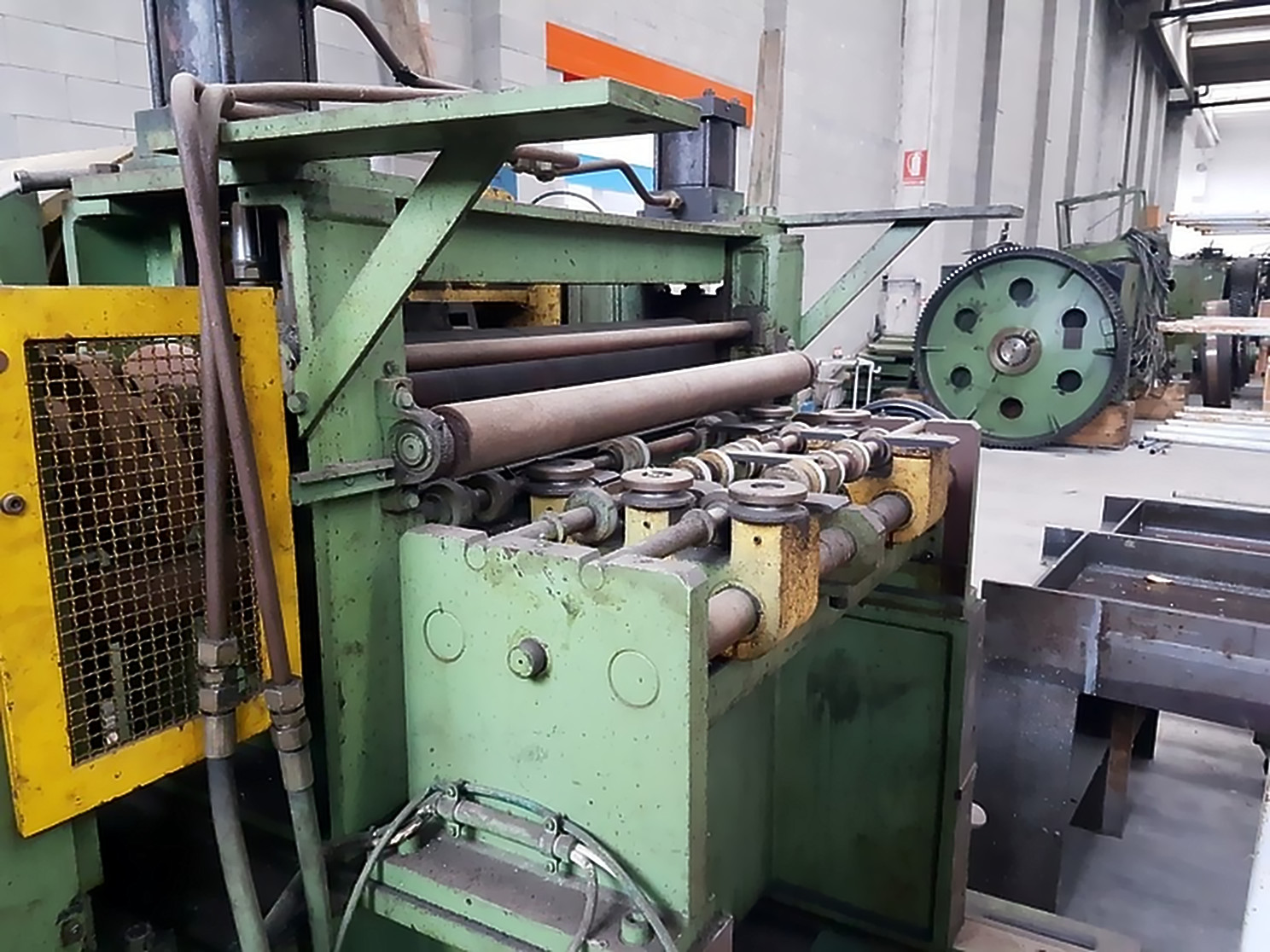

- 07Spianatrice (VI) 21 rulli Ø 30 mm
- 085 serie di controrulli
- 09Tavola sorpasso
- 10Fossa completa di tavola
- 11Feeder
- 12Cesoia a ghigliottina
- 13Tappeto convogliatore
- 14Impilatore magnetico 4000 mm
- 15Rulliere evacuazione a pantografo
- 16Quadro elettrico
- 17Pulpito di comando
- 18Centralina idraulica
